HTPC inalámbrico 802.11n con XBMC

El presente artículo describe los elementos para la realización DIY (en español HUM) de un HTPC que cumpla ampliamente las especificaciones para un Home Theater Wireless (un HTPC auxiliar para una segunda sala, la habitación de los niños, etc.) y todo con el mínimo coste posible.

Lo primero, el hardware para esta prueba de concepto.

  • 1x Placa Mini-ITX Intel D510MO (64 EUR)
  • 1x Caja Chembro PC78131 con PSU de 60W (44 EUR)
  • 1x DDR2 SDRAM 1GB (34EUR)
  • 1x Slim Sata DVD Sony AD-7700S (36 EUR)
  • 1x HD 2.5" SATA 80 GB (22 EUR)
  • 1x Adaptador 802.11n 1T2R (15 EUR)
  • 1x Adaptador Slim Sata 13 pin-7pin (11 EUR)
  • 1x Altavoces 100W Philips SPA7351 Multimedia 2.1 (60 EUR)
  • 1x Monitor VGA
  • 1x Ratón (opcional)
  • 1x Teclado (opcional)
  • 1x Remote Control MCE compatible (6 EUR)
El uso del ratón y el teclado sólo nos sirve para la configuración, ya que activando el Mando a distancia compatible MCE podremos controlar el XBMC remotamente.

El monitor VGA nos sirve para poder reciclar un antiguo monitor en desuso y montar de esta manera un HTPC de bajo coste, no obstante siempre existe la posibilidad de adquirir un monitor de TFT/Plasma panorámico con entrada VGA.

Y por último, y quizás lo más importante, el software, la versión XBMC 9.11 (Skin Confluence)
De momento, el sistema corre con la distribución XBMC de Windows sobre un Windows XP con SP3, por lo que tan solo descargaremos la versión de Windows y la instalaremos en un Windows ya configurado con la tarjeta WIFI-N y el mando a distancia MCE.

Notas
  1. La placa D510MO [1][2] es capaz de dar salida sin perdidas por la VGA similar a las salidas digitales HDMI de otras placas, por lo que ahorramos de esta manera en costes.
  2. La ethernet de Gigabit proporcionada por la placa madre no se utiliza al tratarse de un HTPC inalámbrico mediante Wifi-N.
Una serie de imágenes complementarias
Adaptador 802.11n inalámbrico 1T2R (velocidad de recepción de 150Mbps)

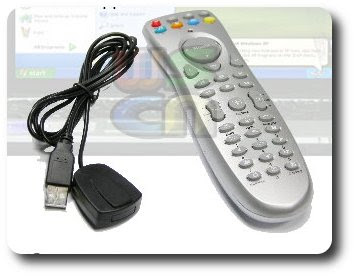

Mando MCE compatible

Futuro
En un próximo artículo realizaremos con la arquitectura aquí mostrada, una serie de cambios a optimizar el equipo, tales como:
  • Eliminar el SO Windows XP al querer solamente un HTPC wireless dedicado.
  • Añadir una placa Mini PCI-Express con soporte para Compact Flash.
  • Añadir una CF (Compact Flash) de 4 GB para tener la versión embedded XBMC almacenada de manera persistente.
  • Eliminar el HD Sata de 80GB para reducir consumo y reducir el ruido a menos de 9dB.
