Actualización Servidor NAS (Nov 2010)

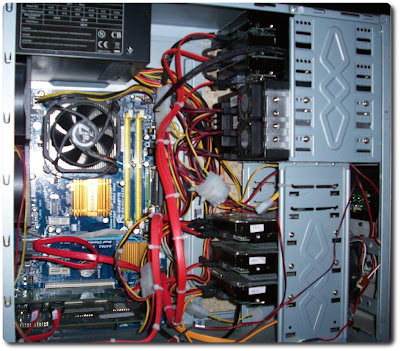

El servidor NAS local montado sobre la infrasestructura de FreeNAS ha sufrido una serie de cambios a nivel hardware que podemos apreciar en el conjunto de fotografias adjuntas en la presente entrada.

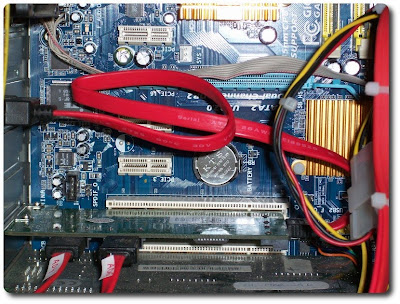

  • Cambiada la placa PCI de 4 puertos SATA SIL3114 a una PCI SATA II SIL3124 con soporte de Port Multiplier y Native Command Queuing.
  • Añadido bracket E-SATA en ranura posterior.
  • Cambiada las 2 placas conversoras CompactFlash-IDE a una placa doble CF-IDE conectada directamente en la placa madre.
  • Añadida caja refrigeradora Evercool para tres discos 3.5" con ventilador de 80mm.
  • Restructuración de discos y cables.



El sistema operativo del servidor FreeNAS corre sencillamente en una CompactFlash de 64Mb, aun así disponemos de otra CompactFlash (de slave en el bus IDE) de 8GB para el uso de otras apliaciones adicionales: descarga de archivos de Transmission, scripts de automatización, etc.



Gracias a un bracket posterior con conexión eSATA y conectada a la placa con Port Multiplier podremos disponer de un número ilimitado de conexiones SATA-II en el exterior del servidor, al igual que queda un puerto libre por si es necesario añadir algún multiplicador internamente.


De momento, dispone de los siguientes dispositivos de almacenamiento:
  • 1x CF de 64 MB
  • 1x CF de 8GB
  • 4x HDD SATA II de 500GB
  • 2x HDD SATA II de 750GB
Destacar que el servidor sigue siendo expandible, ya que queda libre:
  • 1x Puerto eSATA.
  • 1x Puerto SATA II (soporta Port Multiplier y NCQ).
  • 1x Caja para 3 discos HotSwap RAID.
  • 1x Ranura PCI libre.
  • 3x Ranuras PCI-Express libre.
  • 1x Ranura PCI-Express 16 libre.
  • 3x Bahías internas de 3.5".
  • 6x Puertos USB 2.0.

Entradas relacionadas en este blog:

miércoles, 24 de noviembre de 2010

Evercool ARMOR Dual para 3xHDD Cooler

La última adquisición para mi NAS doméstico es un Cooler de disco duro que se aloja en dos bahías de 5.25", el Evercool ARMOR HD-AR permitiendo disponer de 3 discos duros de 3.5" altamente refrigerados.


Mediante un ventilador de 8 cm a una velocidad de 1200 rpm, un nivel de ruido inferior a 26 dBa, y una tapa abatible con almohadillas silenciadoras, dispondremos de un sistema ultrasilencioso y altamente refrigerado para cualquier tipo de disco.

Podemos apreciar en la imagen como queda tras su instalación.


La gráfica siguiente proporcionada por FreeNAS muestra la temperatura de 28ºC del disco ad13 (Seagate SATA I de 500GB) alojado en el Evercool ARMOR después de copiado de un fichero de 8Gb desde la red, por lo que obtenemos máxima actividad a mínima temperatura.


El mejor precio lo he encontrado por 25 USD en la web de FrozenCPU y lo recomiendo altamente para los sistemas NAS domésticos.
